HBY横流单进风闭式冷却塔原理（内含详细图解）

日期：2019-11-27            来源：江苏华塔            人气：

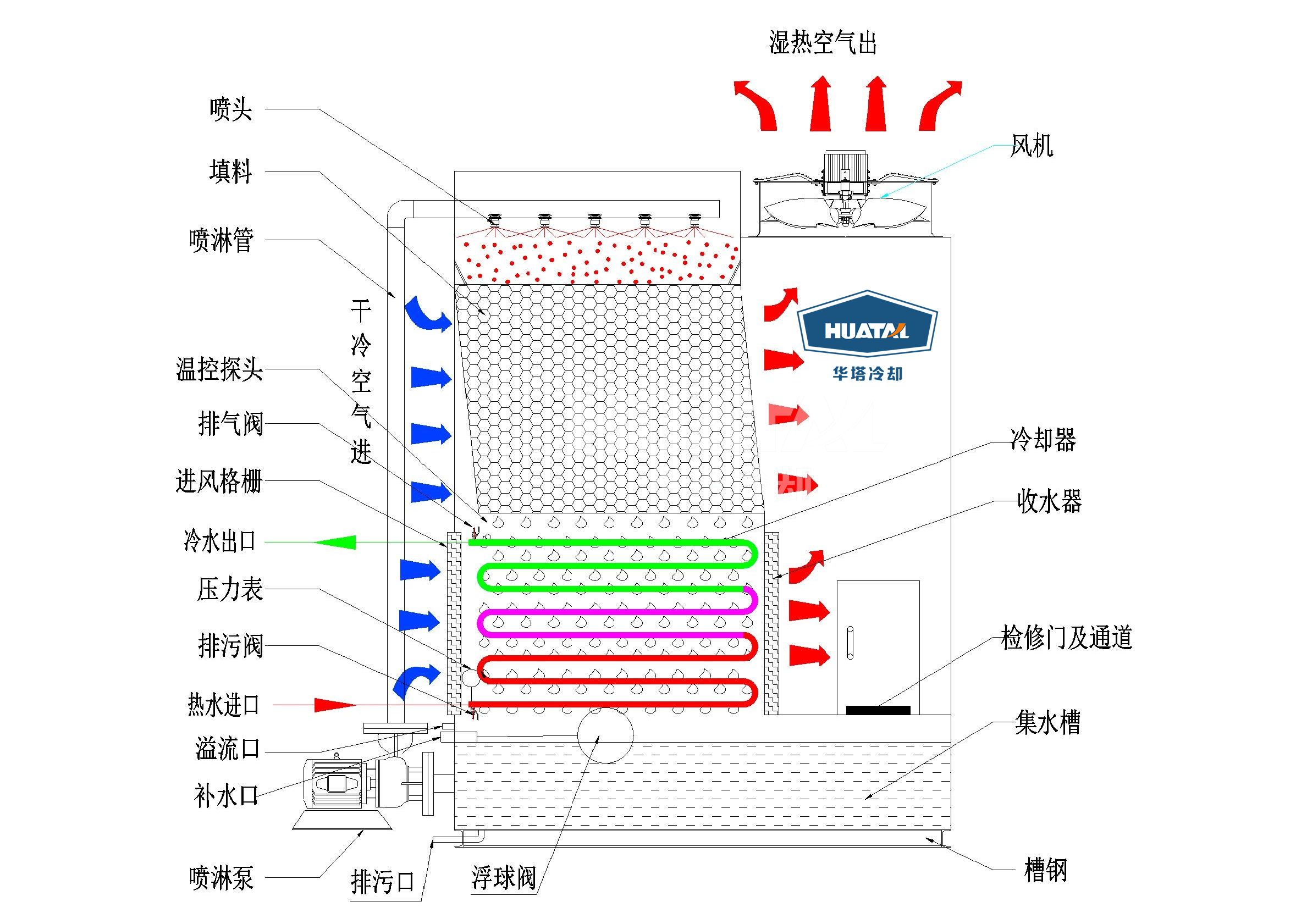

闭式冷却塔冷却流程阐述：

1.喷淋水泵将冷却塔底部集水槽的热“喷淋水”吸出，通过喷淋管道送至冷却塔顶部。

2.喷淋水从顶部“喷头”喷洒下来，水滴均匀的散落到填料上。

3.喷淋水顺着填料上的特制流道顺流而下。这时外部的干冷空气在风机作用下，横向流进填料区域。风束和水流在填料内部90°垂直。喷淋水在填料内蒸发降温，产生的水蒸气被风带走。

4.流过填料的喷淋水被干冷空气冷却后，变成了冷水。冷水降落到冷却器盘管表面，一方面盘管内部的热介质向喷淋水传热，另一方面被加热的喷淋水又向进入塔内的干冷空气传热。总体而言，喷淋水被加热（盘管内热介质传给喷淋水的热量＞喷淋水传给干冷空气的热量）。

5.吸收热量而被加热的喷淋水最后落在集水槽中，然后再次被喷淋水泵抽出至顶部喷洒下来，如此构成一个循环。

补充说明：

1.风机的作用是将干冷空气吸进冷却塔，然后排出被加热加湿的“湿热空气”。

2.检修门打开后，里面设有检修通道，维修人员可进入检修。

3.进风格栅作用：①引导风顺畅流进冷却塔。②阻挡阳光直射，避免集水槽温度升高影响冷却效果，避免藻类滋生。③阻挡树叶等杂物进入。

4.收水器作用是收集飞溅的水滴，减少漂水。

5.排污阀安装在进水口底部，作用：停用、检修时放空冷却器内的水。

6.排气阀安装在出水口上部，作用：排出冷却器水中混入的空气。

7.温控探头安装在出水口上部，作用：测量冷却塔出水的温度，反馈信号给电控柜。温度低时可自动停用风机或喷淋水泵，这样可以为客户省电。

8.补水口安装有浮球阀，集水槽内的液位低时，浮球阀自动开启补水。液位高时，浮球阀自动关闭，停止补水。

9.溢流口作用：当集水槽内的水位过高（浮球阀发生故障无法关闭，或人为原因加入太多水），过多的水会从溢流口排出。

10.压力表作用：安装在进水口上部，测量进入冷却塔液体的压力。

11.冷却塔底部排污阀作用：排空集水槽内的水。（定期清洗冷却塔或放假停机时使用）。

12.风向与喷淋水流方向在冷却器和填料区域是横向而行。（这是横流塔名称的由来）
