闭式冷却塔的电气要求

日期：2017-07-04            来源：江苏华塔            人气：

闭式冷却塔作为机械通风冷却设备，其构造由冷却器、水泵、风机、电机、散热片及外板等主要部件组成，作为一切动力的核心，闭式冷却塔对电气有严格的要求，今天江苏华塔的小卫给大家梳理了闭式冷却塔对电气的一些要求，希望对以后大家在选购闭式冷却塔时有所帮助。

电气技术要求

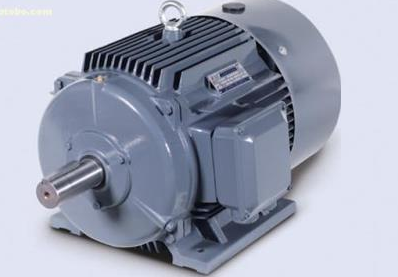

电动机的设计与构造，必须与它所驱动设备的运行条件和维修要求一致。

闭式冷却塔厂家采用的电机应符合国家标准。电动机绝缘等级为F级，并以B级温升考核，风机电动机防护等级为IP55，喷淋泵电机防护等级为IP54，在额定功率、电压、频率时，功率因数的保证值在0.85以上；效率的保证值在90% 以上。

当频率为额定,且电源电压与额定值的偏差不超过±10%时,电动机应能输出额定功率。

当电压为额定,且电源频率与额定值的偏差不超过±3%时，电动机应能输出额定功率。

三相电压不对称度不超过5%时，电动机应能正常工作。

电动机的额定功率，应不小于电动机所驱动设备长期连续运行所需的能力，其值至少应大于最大的制动功率，并提供电动机额定功率与轴功率的系数关系。

380V电动机的额定功率范围为200kW以下。

电动机适合于全电压起动，电动机应保证在80%额定电压下正常起动，且能在65%额定电压下自起动。电动机应能承受电源快速切换过程中失电而不受损坏，且电动机在切换前是满载运行。

在设计的环境温度下,电动机应能承受所有热应力和机械应力。并要求当端电压保持在额定值的100%时,电动机能达到满意的运转性能。

电动机的起动电流，应达到满足其应用要求的良好性能与经济设计一致的最低电流值。除非得到招标方的书面认可，否则，在额定电压条件下，380V电动机的最大起动电流不得超过其额定电流的650%。

任何通风口的滤网应能拆装,并抗腐蚀。

电动机应有固定使用现场接地导线的合适装置。若采用螺栓连接,在金属垫片或是电动机的底座上,应有足够数量的螺栓保证连接牢固。

导线接地装置应设置在电动机主接线盒的一侧，或者在卧式电动机后端的底座附近。

电机轴承使用寿命为30年。

电动机的轴承采用压力透平油润滑，与水泵的轴承用油为合一油系统。电动机的结构应能在不拆卸半联轴节的情况下拆装转子。

滑动轴承的结构应能在不拆卸轴承箱的情况下,方便地检查空气间隙,以确定轴承磨损程度。

电动机随轴承箱一起装运,为了适应运行前调整的需要,需配备放油阀和附带说明书。

油位指示表应有刻度,使之能够显示出静止油面和运转油面位置。

控制系统要求

冷却塔风机要求配备一体化四参数组合探头,它能够同时监测风机减速机X、Y、Z三个正交方向的完全振动和减速箱内部润滑油温度。该探头集成了四个两线制变送器，输出四路4～20mA标准电流信号,可以直接与计算机数据采集测控系统(DCS、PLC等)连接使用。

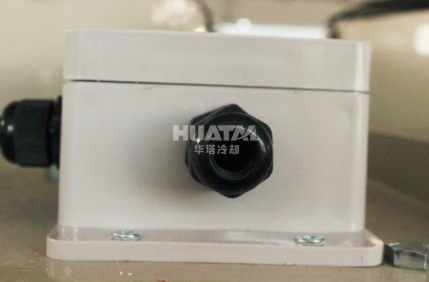

检测探头的接线线应与动力线分开,引向单独的风机外接线盒内,以接线盒为分界点,接线盒接口尺寸为G1/2”内丝。各引线要排列整齐,使之能根据电动机的外形图确定检测元件的位置。接线盒中应留有电缆屏蔽层的端子。

控制箱（柜）电气元件采用国内先进产品，控制箱内应包括一次、二次接线回路元件、设备，控制箱（柜）防护等级为IP56，防爆等级 dIIBT4。

投标方提供的接线盒,应装在电动机底座上。并可从电动机上拆下来,接线盒应能抗腐蚀、抗振动。

电动机所有引线,都应接到各自的接线盒上,并要求带有适当的标记和识别符号。

电机应有吊环或其它起吊设施,使电动机能够简便安全起吊,并且应带整体底盘。

电动机厂家应为电机辅机系统提供电气控制箱，控制箱应能完成电机辅机系统的联锁和控制，并留有与DCS的信号接口（包括远程启动、停止指令以及电机已启、已停、综合故障及远方控制位等状态反馈信号），电气控制箱采用双电源自动切换，电源切换在控制箱内完成。

电动机应设防结露电加热器，电加热器额定容量小于或等于2200W时，应采用电压220V,大于2200W时，采用电压380V。

电动机有标牌，标牌上标注电动机的名称、型号、接线方式和额定数据，如额定功率、额定电压、额定电流、额定频率、额定转速、转动方向和绝缘等级等，还要标写制造厂家、出厂编号和出厂年月。

以上小卫给大家归纳了几点，供大家参考。江苏华塔冷却技术有限公司专注于工业冷却装备的研发、制造与服务，产品包含介质冷却、空冷却及混合型联合冷却系统。华塔以高品质的产品和专业的服务使冷却系统变得更节能环保、高效、可靠耐用和便捷，持续地为客户创造最大价值。

详细请参考江苏华塔冷却技术有限公司编写的《闭式冷却塔选型参考说明书》。
