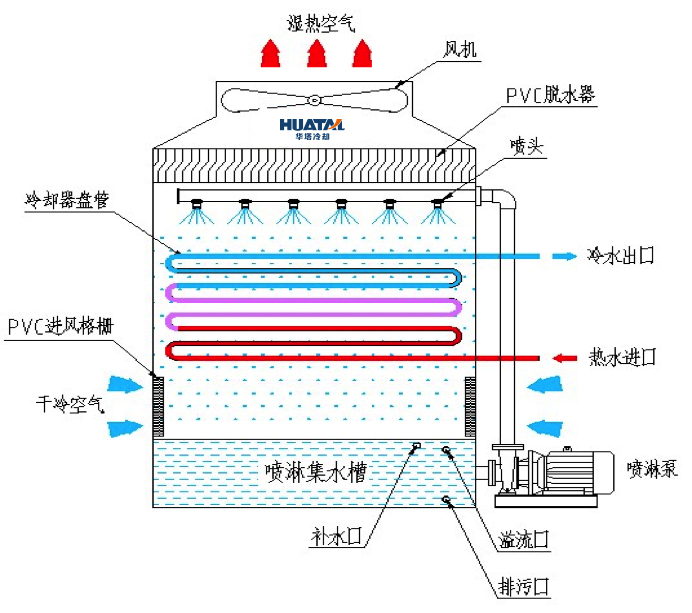

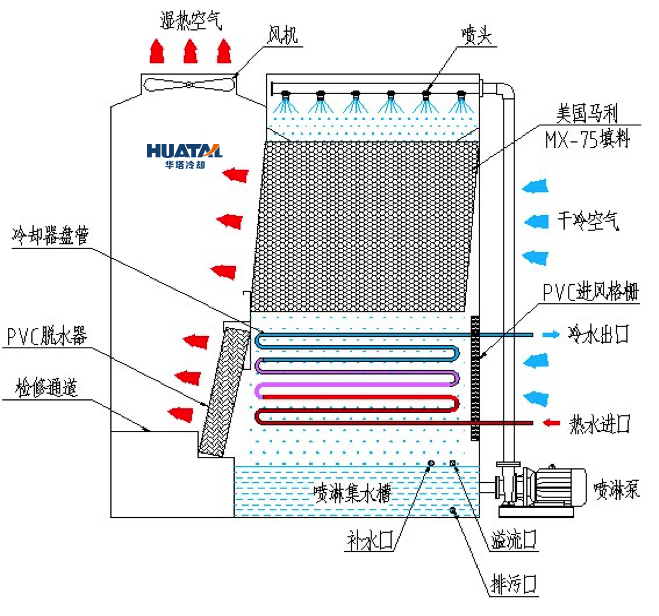

闭式冷却塔工作原理图展示

日期：2020-08-18            来源：江苏华塔            人气：

闭式冷却塔又称（封闭式冷却塔、密闭式冷却塔）在工业冷却领域起到了不小的作用。其运行原理小编也是提了又提，今天小编图文结合带你了解闭式冷却塔。

封闭的冷却塔利用水泵或其他压力装置产生的压力将冷凝器，吸收塔或工艺设备中温度较高的水（即冷却水）转移到冷却塔的冷却盘管中。循环水通过在冷却塔中移动并与气流接触而进入冷却塔进行热交换。回水进入冷却塔后，通过安装在塔顶和风道上部的压力旋流喷嘴装置，形成了高速垂直向下运动的液滴，并增加了表面积水滴完成。

在下落过程中，水滴会遇到上升气流，从而延迟了水颗粒的下落速度，从而延长了传热时间。流体的热量传递到铜管的内壁，然后传递到铜管的外壁，再从铜管的外壁传递到喷水膜。水膜和空气形成饱和的湿热蒸汽。风扇将热量排放到大气中，一部分水滴通过集水器回收，从而减少了喷射水的损失。

当喷水量减少到一定量时，球阀将自动补水，依此类推。另外，由于移除了包装装置，冷却塔变空，从而减小了塔中的阻力。在风扇的作用下，风速和风量增加，风水比增加，以提高冷却效果。

1、集水箱：通过换热盘管集水，用于储存和调节水量，达到循环水，节水的目的。

2、百叶窗：用风均匀地进入塔楼，以免喷水溅出。

3.、检修门：便于维护和以后的维护。

4、风扇：风扇将空气引入塔内，以产生大流量和稳定的空气流量，提高冷却效率，确保冷却效果。

5、集水器：采用高效集水器，减少冷却水循环损失。

6、喷淋系统：使进入塔的高温冷却水尽可能扩大与空气的接触面积，增加水与蒸汽之间的热水交换，将高温冷却水的热量传递到空气中，以减少冷却水的温度，达到用水的目的。

7、冷凝器：冷凝器是冷却塔的核心部件，其合理的结构尺寸和布局将直接影响整个冷却塔的热交换效率，也将影响冷却塔冷却水的冷却能力。冷凝器的倾斜布置有利于冬季排出冷凝器中的水，以防止铜管冻结裂纹。

以上就是小编分享的关于闭式冷却塔原理的相关内容，如果您对我们的话题有兴趣或者不同的见解欢迎您与我们交流。江苏华塔作为专业冷却系统和服务的提供商。通过不懈的努力，我们逐步实现我们的战略核心：用高品质的产品及专业的系统服务，让工业冷却更贴近于创造客户的价值，让工业冷却更亲近于绿色自然。
