如何使闭式冷却塔喷淋效果更佳

日期：2019-04-02            来源：江苏华塔            人气：

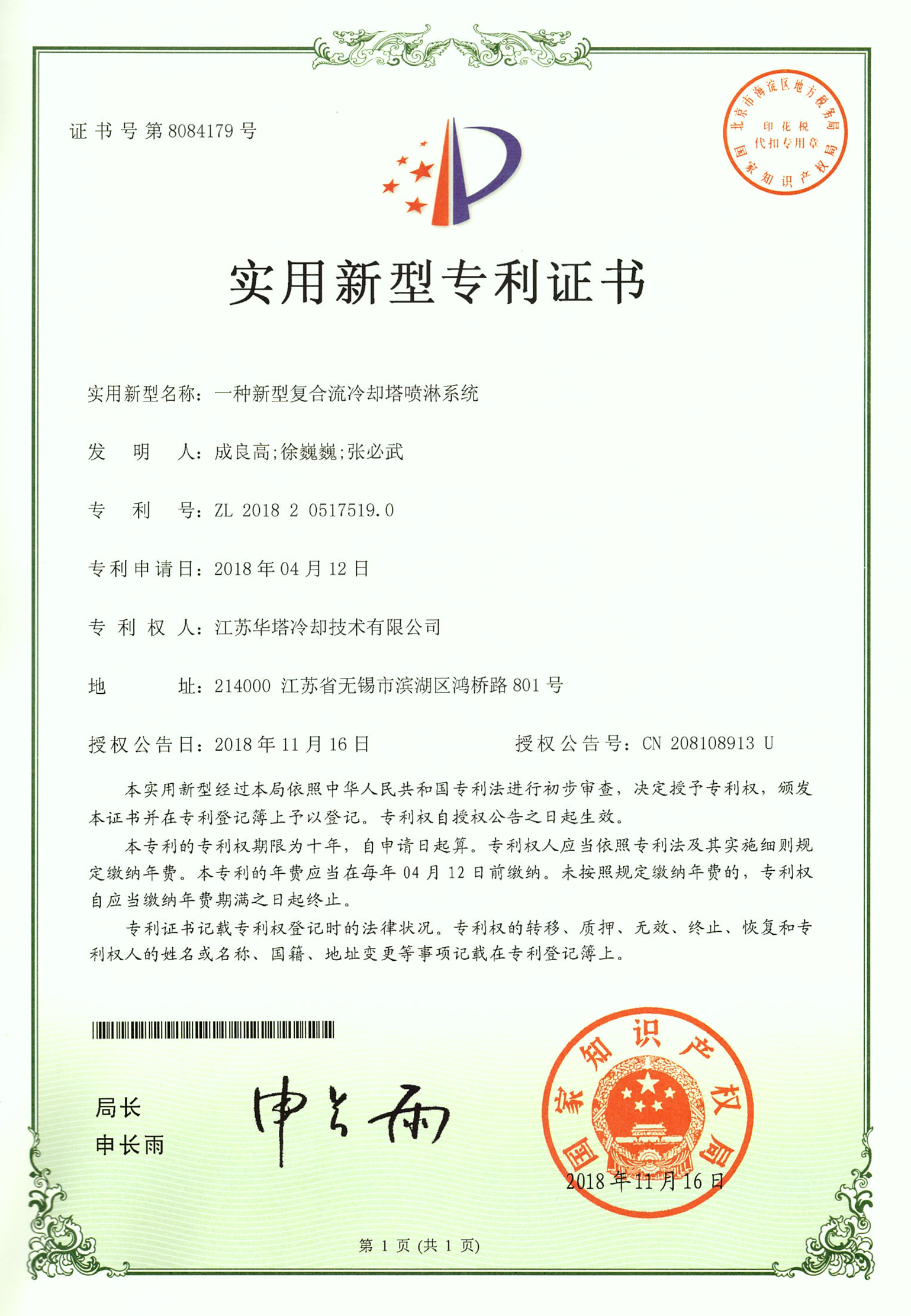

闭式冷却塔包含喷淋系统，排风系统，冷却系统等集成的装置，如何使每个组成部分效率更大，要通过各种实验实测数据以及计算得出。江苏华塔冷却技术有限公司通过不断的创新，获得二十几项专利，小卫跟大家分享的是一种新型复合流冷却塔喷淋系统专利，带大家走进科学的闭式冷却塔世界。

闭式冷却塔的工作原理是将工作流体（纯水或其他液体）在闭式冷却塔的盘管中循环，工作流体的热量通过盘管散入到流过盘管外表面的喷淋水中。同时机组外的空气从底盘上的进风格栅进入，与水的流动方向相反，向上流经盘管一小部分水蒸发而吸走热量，热湿空气由冷却塔顶部的通风机排除到大气中。其余的喷淋水落入底部水盘，由喷淋泵再循环至水分布系统又回淋到盘管上。

冷却塔的喷淋系统是闭式冷却塔的重要组成部件，目前喷淋系统多采用喷淋直管与进水口连接的方式，该喷淋系统存在前端喷淋水流量大，后端喷淋水流量小，喷水不均匀，冷却效果不佳的问题。

为实现上述目的，本实用新型提供一种新型复合流冷却塔喷淋系统，包括进水口和喷淋管路，其特征在于，所述喷淋管路包含喷淋直管、第一喷淋回路和第二喷淋回路，喷淋直管的后端、第一喷淋回路和第二喷淋回路之间采用四通管件和三通管件组合连接，所述进水口、喷淋直管的前端、第一喷淋回路和第二喷淋回路之间采用两组四通管件连接。

其中，第一喷淋回路、第二喷淋回路的拐角处采用90°弯头连接。

其中，喷淋直管、第一喷淋回路和第二喷淋回路上均匀的设置有喷头。

与现有技术相比，本实用新型具有如下有益效果：

该新型复合流冷却塔喷淋系统采用双环路设计，喷淋水的水流由前端的四通管件分流向后流动，水流到后端以后通过后端的三通管件反向逆流，这样后端的水流压力下降不至于过大，从而使整个喷淋系统的前后端水流量均匀。

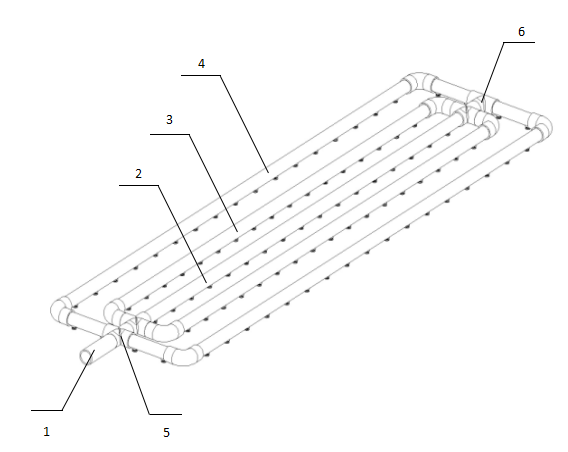

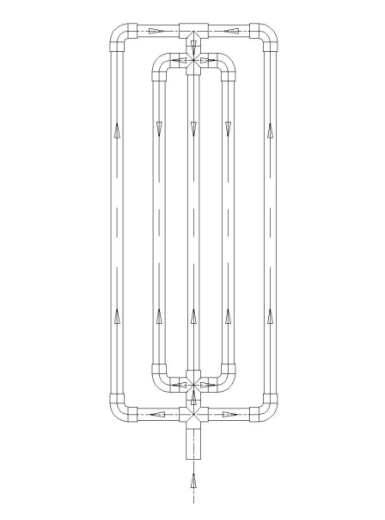

如图1-2所示，一种新型复合流冷却塔喷淋系统，包括进水口1和喷淋管路，其中喷淋管路包含喷淋直管2、第一喷淋回路3和第二喷淋回路4，喷淋直管2的后端、第一喷淋回路3和第二喷淋回路4之间采用四通管件5和三通管件6组合连接，所述进水口1、喷淋直管2的前端、第一喷淋回路3和第二喷淋回路4之间采用两组四通管件5连接。

其中，第一喷淋回路3以及第二喷淋回路4的拐角处都采用90°弯头连接。喷淋直管2、第一喷淋回路3和第二喷淋回路4上均匀的设置有喷头。

该冷却塔的喷淋系统工作时，喷淋水的水流由前端的四通管件5分流向后流动，水流到后端以后通过后端的三通管件6反向逆流，这样后端的水流压力下降不至于过大，从而使整个喷淋系统的前后端水流量均匀。

如何使闭式冷却塔喷淋系统效果更佳，我相信每个华塔人通过不断的创新和积累，会攻克一个又一个难题，我们逐步实现我们的战略核心：用高品质的产品及专业的系统服务，让工业冷却更贴近于创造客户的价值，让工业冷却更亲近于绿色自然。每一个企业都在做各种创新，我们的产品也在不断的更新和再造，我们在快速发展的同时，不断的学习和吸收先进的设计理念和生产经验，我们华塔人怀着崇高的的梦想，打造优质的闭式冷却塔，为您不断的创造价值！
