闭式冷却塔现场安装标准

日期：2017-04-25            来源：江苏华塔            人气：

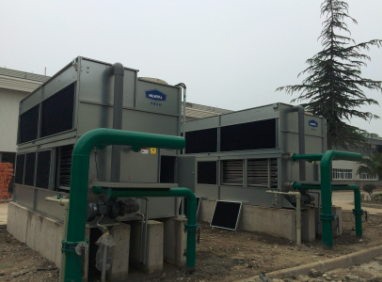

闭式冷却塔也称为密闭式冷却塔或封闭式冷却塔，在工业冷却中使用越来越广泛。很多客户第一次安装时会出现或多或少的问题，其实只要按照使用说明书及相应的安装标准进行操作，闭式冷却塔安装还是很简单的。今天小卫在此扒一扒闭式冷却塔现场安装都有哪些标准。

1电动机：风机的电动机应为全天候式专供室外使用，并应在冷却塔所有机械装备及配件安装调校定位妥当后才进行安装。应为全封闭三相鼠笼式冷却塔专用电机，电机防护等级不低于IP55，电动机之绝缘为BS2757F级，可抵受四周温度80℃之温升。电机适用电源：380伏、三相、50Hz。当冷却塔单模块水量大于200m3/h时，应提供双速式或变频式电动机，以便风机在制冷系统部份负载时，采用低速运行，一方面可减低风机所产生的噪音而另一方面可节省能源。

2润滑油添加装置须为原厂的设计，应容易地检查及加添润滑油至所有机械设备。

3减振器应参照说明书内“减振设备”一节之技术说明。

4结构支架：整个冷却塔的结构支架须为原厂制造，并须由螺栓拼合而成，应为坚固的框架结构，其设计应可抵受风速144千米／小时的强风吹袭，可有效将风、地震及机械运转载荷传递给设备基础。

5冷却塔所有外露或与潮湿空气接触的金属构件，必须经热浸镀锌处理。螺丝与螺帽应是不锈钢或热镀锌（达克罗工艺）制造。

6外壳：外壳围护面板由抗腐蚀、防紫外线照射老化的热浸镀锌钢板、镀镁铝锌板或不锈钢板等材料制成。

7填料：由阻燃PVC材料及添加剂制成，厚度为0.2—0.5mm左右，并以真空吸塑热压成型。配套填料具有高效防腐、防菌及生物生长的能力，通过填料散水后的漂水损失不大于0.05%。对紫外光有抑制作用并防止化学性侵蚀，填料应具有冷却效率高、不易阻塞、通风阻力小的特点。填料在塔内安装后，长期运行无淤塞，不塌陷、防老化、有污垢自清能力。填料安装时要求间隙均匀，顶面平整，无塌落和叠片现象。使用寿命≥10年。

8换热盘管：优先选用进口铜管、不锈钢管制成。同时盘管需稳固地安装于一热镀锌钢支架上。盘管的工作压力不小于1500kPa，试验压力不小于2000kPa。

9喷淋循环水泵：需为原厂配置，其水管应紧密连接。而所配附的电动机亦需为全天候型，适合在室外使用。

10挡水板：冷却塔进风侧应设置防溅水板，漂水率≤0.01%。

11布水系统：开放自然重力布水形式，水分送喷水管须为FRP制成并配有塑料雾化定径喷嘴，均匀地将水分布流经填充垫片。由铸铁分水阀平均分送至每个散热水分水盘，并以开放重力自流式经塑料定径限流喷嘴均匀地将水分布流经填充垫片。分水系统须易于清理以避免污物积聚和藻类滋生。

12集水盘应选用材质为热浸锌钢板、镀镁铝锌板或不锈钢板，集水底盘的容量须足够应付冷却塔在停止操作时的水量而不会出现满溢情况。

13电加热器：电加热器为管式电加热器，适于底盘安装，并进行严密的密封，以满足水中工作需要。采用有密封防水功能的接线端盖。

14所有螺丝孔、接缝、空隙要用SILKAFLEX或同等的密封胶。

15安全及维修配备：在适当的位置提供检修口、爬梯和围栏以便维修。

16安装要求a)根据原厂的安装指示并由有经验的技工进行安装冷却塔。b)支撑:☆支撑部份的垂直和水平度须小心校正，并用螺丝坚稳地固定在防震设施、工字梁及基础上。☆按照原厂的安装说明书支承冷却塔。☆提供所需的钢制支架支承冷却塔。

c) 提供及安装所需吊眼及钢缆以加固冷却塔使能抵受每小时144公里的风力吹袭。

d)接溢水管，排污泄水管和排空管至最近的排水点。

e)所有安装应遵从国家规范并应进行性能测试。

17资料送审1.3.1.提供完整的技术规格说明书、计算、施工图及制造厂的技术资料。

a)提交平面、立面及剖面的施工图。显示设备的尺寸、重量、接管安排、安装及固定细节、接线及控制线路图等。

b)提交由冷却塔厂家提供的技术数据，包括显示有关冷却塔的耗电量、电气特性、操作重量、操作程序、安装和调试步骤等。

c)提交由冷却塔厂家认可的冷却塔噪音水平。

d)提交噪音计算以确保有关冷却塔在所需的操作环境下所产生的噪音不会超越所订定的噪音要求。

18提供由原厂所编印的安装、操作及维修手册，内容详述有关操作和维修的程序及守则等，并同时提供由冷却塔制造厂建议和要求的冷却塔后备配件表。

19提供冷却塔于工地所进行的试验报告及证明书，内容须包括试运行试验所得的数据和结果。提供详细的冷却塔组装的图纸和安装指南。

20提交详细的材料表。

21对于抽风式的风机应提供可调式叶片的各种叶片角度所对应的风量及风压数据。

22需提供PVC填料性能曲线和测试数据。

23应提供详尽的底盘电加热启动控制和水位控制的接线图以及电加热器的加热容量。

24测试与试运行：轴流式风机须采用转轴连接器进行与其驱动器及齿轮调速器进行连接,须小心及精确进行轴位对正调校以确保不会有角度和平行误差出现。而在连接前须检查及确保有关驱动器的转向正确。在完成冷却塔的水平定位后,锁紧所有冷却塔固定螺栓及螺帽。完成冷却塔安装及注油后,将风机慢慢转动小心观察风机轴位对正有否偏差并进行修正。最后调校获认可及批准后,应按厂家的安装及操作指示开动及运行有关冷却塔,并在运行一段时间后复查风机轴位对正情况。润滑：a) 在机器和设备运转之前，润滑所有部件。严格地按照制造厂推荐的润滑剂和液压油对所有机器和设备进行润滑。b)采取保护措施防止可能的外来物体进入轴承。如有物体进入轴承，应彻底地使用煤油清洗，并重新润滑。

以上小卫给大家归纳了几点，供大家参考。江苏华塔冷却技术有限公司专注于工业冷却装备的研发、制造与服务，产品包含介质冷却、空冷却及混合型联合冷却系统。华塔以高品质的产品和专业的服务使冷却系统变得更节能环保、高效、可靠耐用和便捷，持续地为客户创造最大价值。

详细请参考江苏华塔冷却技术有限公司编写的《产品使用说明书》。
