江苏华塔闭式冷却塔集水槽微创新

日期：2019-03-19            来源：江苏华塔            人气：

闭式冷却塔在中国快速发展已经接近二十年，无论从品质还是从设计理念都经历了长足的发展，如何把闭式冷却塔做好，做的更加完美是每一个闭式冷却塔厂家努力思考的问题。现在江苏华塔冷却的小卫跟大家分享HBY型横流闭式冷却塔集水槽的微创新，研发创新的的道路上永远都有江苏华塔的身影。

闭式冷却塔的工作原理是将工作流体（纯水或其他液体）在闭式冷却塔的盘管中循环，工作流体的热量通过盘管散入到流过盘管外表面的喷淋水中。同时机组外的空气从底盘上的进风格栅进入，与水的流动方向相反，向上流经盘管一小部分水蒸发而吸走热量，热湿空气由冷却塔顶部的通风机排除到大气中。其余的喷淋水落入底部水盘，由喷淋泵再循环至水分布系统又回淋到盘管上。集水槽是闭式冷却塔的重要组成部件，目前集水槽的底板多采用平面的设计，并且也未做冷热分区的设计，这样容易造成污泥沉积不易清洗的问题以及冷却塔送出的冷水中混合了热水，出水温度升高的问题。

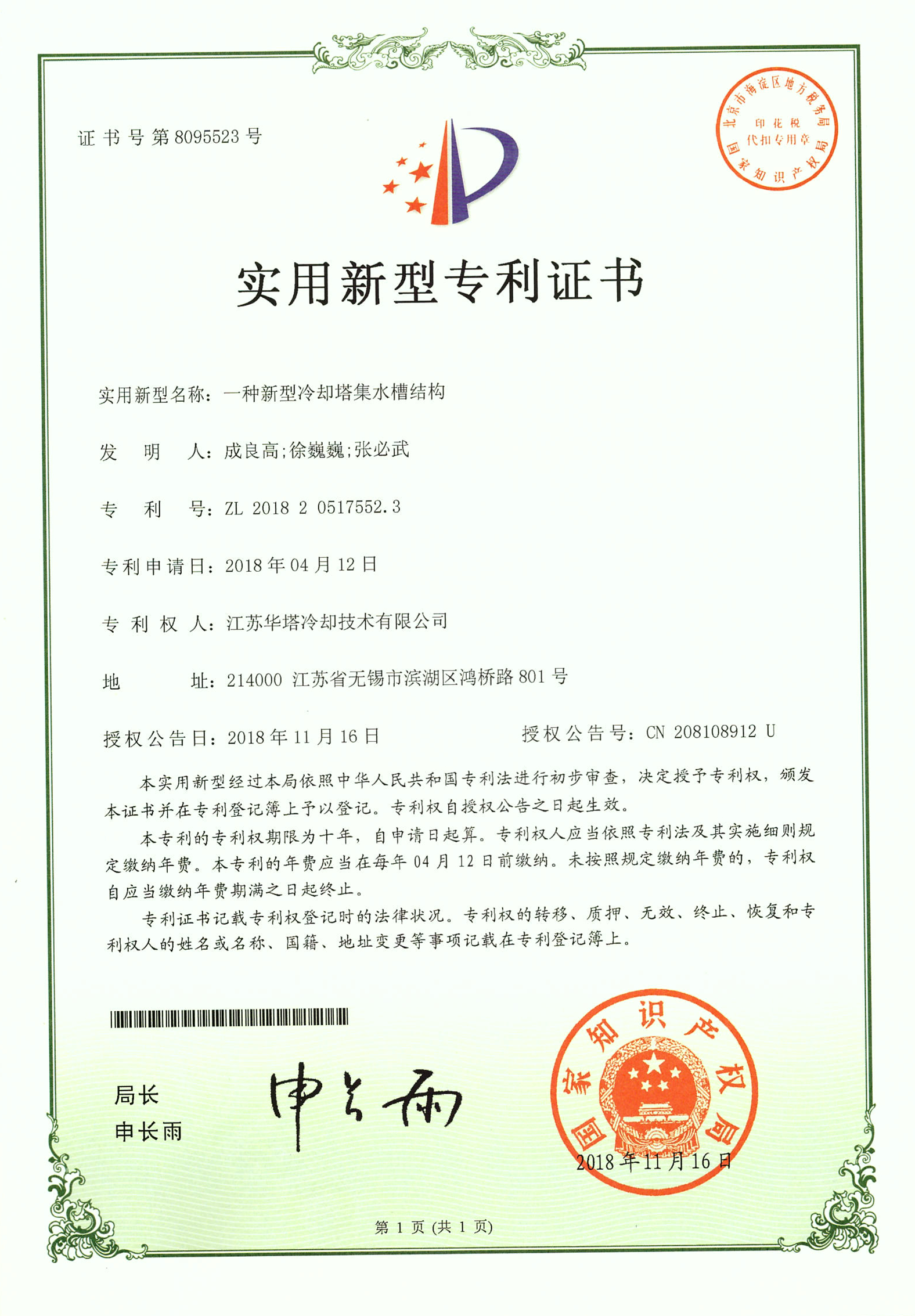

上附件的实用新型的目的在于提供一种新型冷却塔集水槽结构，从而克服上述现有技术中的问题。为实现上述目的，本实用新型提供一种新型冷却塔集水槽结构，包括喷淋泵、侧板和底板，其特征在于，所述底板由两块与底平面成锐角的倾斜板组成，两块倾斜板之间设置有冷热联通板，其中联通板上均匀的设置有溢流圆孔；侧板上设置有补水溢流口和排污口。与现有技术相比，本实用新型具有如下有益效果：

该新型冷却塔集水槽结构底板采用了倾斜设计，与传统的平面设计相比避免了底板上沉积污泥不易清洗的问题，同时本实用新型采用冷热分区的设计，避免了传统的未做冷热分区的集水槽冷却塔送出的冷水中混合了热水，出水温度升高的问题。

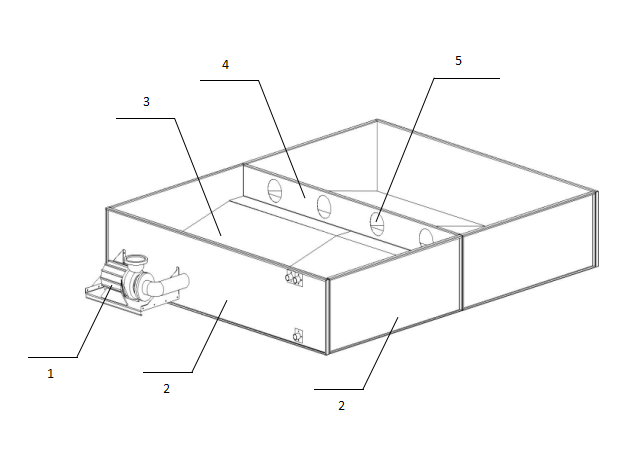

如图1所示，一种新型冷却塔集水槽结构，包括喷淋泵1、侧板2和底板3，其中底板3由两块与底平面成锐角的倾斜板组成，两块倾斜板之间设置有冷热联通板4，其中联通板4上均匀的设置有溢流圆孔5；侧板2上设置有补水溢流口和排污口。该新型冷却塔集水槽分为冷热两个区，中间用联通板隔离，每个分区的底板为倾斜底板，倾斜底板可以方便的用高压水枪冲洗，污水容易被完全排干净，不会像水平集水槽那样污水堆积在中间，不易排除；联通板上设置的溢流圆孔，当冷热水某个区域水位过高时可以通过圆孔流入另一个区域，以此平衡两个区域的水量，从而避免冷却塔送出的冷水中混合了热水，出水温度升高的问题。

以上小卫给大家归纳了几点，供大家参考。江苏华塔冷却技术有限公司专注于工业冷却装备的研发、制造与服务，产品包含介质冷却、空冷却及混合型联合冷却系统。创新是当今中国每个企业都应参与其中，拥有创新才有更高的发展空间，江苏华塔坚持奉行踏实的小步慢跑的发展理念，在无数微创新的基础上积累数据，由量变往质变转变的过程。华塔以高品质的产品和专业的服务使冷却系统变得更节能环保、可靠耐用和便捷，持续地为客户创造更大价值。
