闭式冷却塔生产哪家强（二）

日期：2019-02-08            来源：江苏华塔            人气：

     闭式冷却塔生产厂家正处于工业大变革时代，如何赶上工业4.0以及中国制造2025战略，是每一个闭式冷却塔生产厂家都要努力的方向。今天江苏华塔的小卫跟大家分享一下闭式冷却塔生产厂家的管管焊接工艺，积累和提升冷却器的生产效率和质量，希望对大家有所启发。

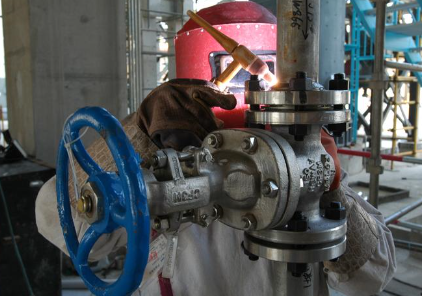

     二．焊前准备

    1.焊口的位置应避开应力集中区且便于施焊及热处理，一般应符合下列要求：

   1.1锅炉受热面管子焊口，其中心线距离管子弯曲起点或汽包、联箱外壁以及支吊架边缘至少70mm，两个对接焊口间距离不得小于150mm。

   1.2管道对接焊口、其中心线距离管子弯曲起点不得小于管子的外径，且不小于100mm（焊接、锻制、铸造成型管件外），距支吊架边缘至少50mm，两个对接焊口间距离不得小于管子的直径，且不得小于150mm。

   1.3管接头和仪表插座一般不可设置在焊缝或热影响区内。

  1.4筒体的对接焊口,其中心线距离封头弯曲起点不小于壁厚加15mm,且不小于25mm和不大于50mm。

   1.5带有纵向焊缝的筒体和封头,相邻两纵向焊缝的距离应大于壁厚的3倍,且不小于100mm。

   1.6焊接管的管孔应尽量避免开在焊缝上,并避免管孔焊缝与相邻焊缝的热影响区相重合,如必须在焊缝上及附近开孔时,应满足以下条件:

(1)管孔两侧大于孔径且不大于60mm范围内的焊缝应按表8.0.3的要求,经无损探伤检验合格。

(2)孔边不在焊缝缺陷上。

(3)管接头需经焊后热处理消除应力。

    1.7搭接焊缝的搭接尺寸应不小于5倍母材厚度,且不小于30mm。

    2.管子、管道、压力容器和钢结构的坡口形式应按设计图纸规定加工，如无规定时，坡口的型式和尺寸应能保证焊接质量、填充金属量少，改善劳动条件、便于操作、减少焊接应力和变形，适应探伤要求等原则选用。

    3.焊接下料与坡口加工按下列要求进行：

   3.1焊件下料采用机械方法为宜,对淬硬倾向较大的合金钢材,公称直径<100mm的管子和公称直径>100mm、工作压力>3.9Mpa的汽水管道,尤应以机械方法加工。

   3.2如用热加工法(如气割)下料,切口部分应留有加工余量,以除去淬硬层及过热金属。对淬硬倾向较大的合金钢材用热加工法下料后,切口部分应先进行退火处理再行加工。

   3.3坡口的制备应以机械加工的方法进行,如使用火焰切割切制坡口,则应将割口表面的氧化物,溶渣急飞溅物按第5条的要求清理干净,并将不平处修理平整。

   4.焊件经下料及坡口加工后按下列要求进行检查，合格后方可进行组对。

  (1)淬硬性较大的钢材如使用火焰切割下料坡口,加工后要经表面探伤检验合格。

  (2)坡口处母材无裂纹、重皮、坡口损伤及毛刺等缺陷。

  (3)坡口加工尺寸符合图样要求。

  (4)在第5条规定的清理范围内无裂纹、夹层等缺陷。

  5.焊件在组装前应将焊口表面及附近母材内、外壁的油、漆、垢、锈等清理干净，直到发出金属光泽。清理范围规定如下：

  (1)手工电弧焊对接焊口，每侧各为10~15mm

  (2)埋弧焊接焊口:每侧各为20mm。

  (3)角接接头焊口：焊角K值为+10mm

  6.对接管口端面应与管子中心线垂直。其偏斜度△f不得超过以下规定：

  (1)当φ≤60mm, △f≤0.5mm

  (2)当60＜φ≤159mm, △f≤1mm

  (3)当159＜φ≤219mm, △f≤1.5mm

  (4)当φ＞219mm, △f≤2mm

   7.焊件对口时一般应做到内壁齐平，如有错口，其错口值应符合下列要求：

  (1)对接单面焊的局部错口值不应超过壁厚的10%,且不大于1mm。

  (2)对接双面焊的局部错口值不应超过焊件厚度的10%,且不大于3mm。

  8.不同厚度焊件对口时，其厚度差可按规定方法处理。

  9.焊口的局部间隙过大时,应设法修整到规定尺寸,严禁在间隙内加填塞物。

  10.焊条、焊丝和焊剂应存放于干燥、通风良好、温度大于5℃，且相对空气湿度小于60%的库房内。焊条、焊剂使用前应按其说明书要求进行烘焙不得超过两次。焊丝使用前应清除锈垢和油污、至露出金属光泽。焊接重要部件的焊条，使用时应装入温度保持在100~150℃的专用保温箱筒内，随用随取。

存放一年以上的焊条用于重要部件焊接时，如对其质量发生怀疑，应重新做出鉴定，符合要求后方准使用。

  11.焊接组装时应将待焊工件垫置牢固，以防止在焊接和热处理过程中产生变形和附加应力。

  12.除设计规定的冷拉口外，其余焊口应禁止用强力对口，更不允许利用热膨胀法对口，以防引起附加应力。

  13.焊接场所应采取防风、防雨、防雪、防寒等措施。

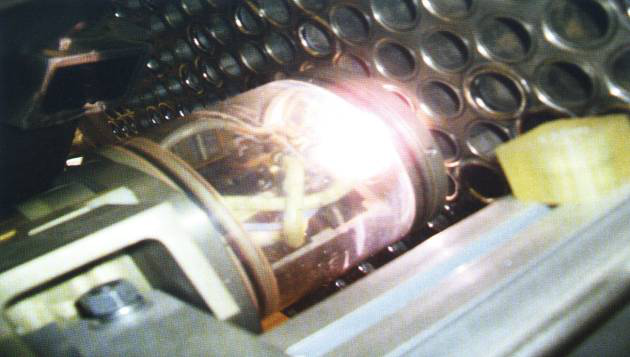

  14.焊接施工过程包括对口装配、施焊、热处理和检验等四个重要工序。本道工序符合要求后方准进行下道工序，否则禁止下道工序施工。

   15.合格焊工在施焊锅炉受热面管前，应进行与实际条件相适应的模拟练习，并经折断面检查符合要求后方可正式焊接。

      以上小卫给大家归纳了几点，供大家参考。江苏华塔冷却技术有限公司专注于工业冷却装备的研发、制造与服务，产品包含介质冷却、空冷却及混合型联合冷却系统。华塔以高品质的产品和专业的服务使冷却系统变得更节能环保、高效、可靠耐用和便捷，持续地为客户创造最大价值。

    详细请参考江苏华塔冷却技术有限公司编写的《闭式冷却塔工艺说明书》。
