随着工业在中国的发展，水冷技术也逐步的趋于成熟，中国的闭式冷却塔厂家也逐渐的投入到各项研发中。闭式冷却塔中有哪些黑科技，这些技术能带来哪些深远的影响，今天江苏华塔的小卫跟大家分享最近的一些专利技术，让大家了解一下闭式冷却塔的新动向。

闭式冷却塔广泛应用于钢铁冶金、电力电子、机械加工、空调系统等行业，冷却塔主要是将换热器置于塔内，通过流通的空气、喷淋水与循环水的热交换来保证降温效果。冷却器是冷却塔的重要部件，目前冷却器的外框架主要是由镀锌型钢焊接而成，焊接劳动强度大，并且焊接不可避免的会造成镀锌层的破坏，框架容易生锈。本实用新型的目的在于提供一种新型冷却器框架结构，从而克服上述现有技术中的缺陷。

本专利提供一种新型冷却器框架结构，设置于冷却器外围，包括第一连杆、第二连杆、第三连杆、横向支撑杆、竖向立杆、横梁支撑杆，其特征在于：所述第一连杆、第二连杆和第三连杆之间通过拐角连接件连接，所述横向支撑杆和竖向立杆的两端分别与第一连杆通过T型螺钉连接，所述竖向立杆上设置有固定孔，所述横梁支撑杆的两端穿过竖向立杆上的固定孔，与横向支撑杆成平行设置。所述冷却器框架结构采用铝型材。

与现有技术相比，本实用新型具有如下有益效果：本实用新型的新型冷却器框架结构采用铝型材，第一连杆、第二连杆和第三连杆之间通过拐角连接件连接，横向支撑杆、竖向立杆和第一连杆之间通过T型螺钉连接，横梁支撑杆与竖向立杆之间通过固定孔连接，避免了传统的冷却器框架焊接的工艺，从而避免冷却器框架损坏生锈的问题，同时T型螺钉连接也增加了冷却器框架的结构稳定性。

附图说明：

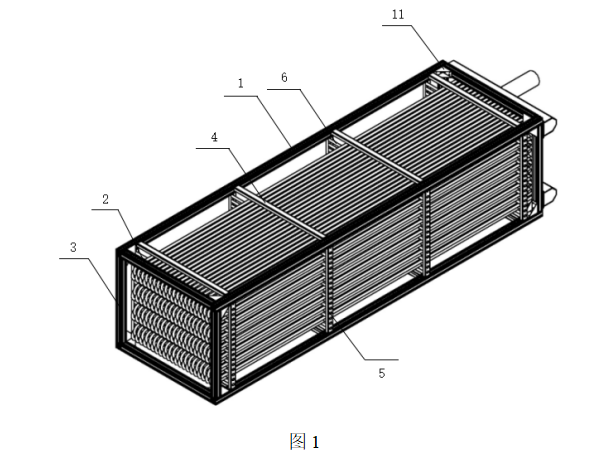

图1为本实用新型的新型冷却器框架的结构示意图；

图2为本实用新型的新型冷却器框架拐角连接器的示意图；

图3为本实用新型的新型冷却器框架的竖向立杆和第一连杆之间通过螺钉连接的示意图；

图4为本实用新型的新型冷却器框架的T型螺钉放大示意图；

图5为本实用新型的新型冷却器框架第一连杆上的T型螺钉卡槽示意图。

附图标记为：1-第一连杆、11-拐角连接件、2-第二连杆、3-第三连杆、4-横向支撑杆、5-竖向立杆、51-固定孔、52-T型螺钉、6-横梁支撑杆。

具体实施方式：如图1-4所示，一种新型冷却器框架结构，设置于冷却器外围，包括第一连杆1、第二连杆2、第三连杆3、横向支撑杆4、竖向立杆5、横梁支撑杆6，所述第一连杆1、第二连杆2和第三连杆3之间通过拐角连接件11连接，所述横向支撑杆4和竖向立杆5的两端与第一连杆1之间通过T型螺钉52连接，所述竖向立杆5上设置有固定孔51，所述横梁支撑杆6穿过竖向立杆5上设置的固定孔51，与横向支撑杆成平行设置。为了提高冷却器框架的使用寿命，所述冷却器框架结构采用铝型材。

安装过程如下：第一连杆1、第二连杆2和第三连杆3之间通过拐角连接件11连接，横向支撑杆4、竖向立杆5和第一连杆1之间通过T型螺钉连接，横梁支撑杆6与竖向立杆5之间通过固定孔51连接，冷却器盘管置于横梁支撑杆6上。拐角连接件以及T型螺钉的应用不仅避免了传统的冷却器框架焊接的工艺，而且使得冷却器框架连接更牢固。
