平衡管在冷却塔中的应用

日期：2018-01-20            来源：江苏华塔            人气：

     大型水冷系统中必须使用平衡管，减少喷淋水不必要的溢流，平衡管是怎么运行的，如何确定其大小口径的，今天华塔的小卫跟大家分享一下平衡管在冷却塔里的应用，希望对大家选择闭式冷却塔时有所帮助。

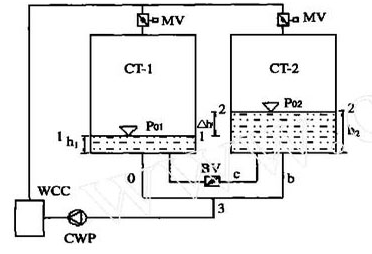

     按照《采暖通风与空气调节设计规范》的要求，当多台冷却塔设计为并联运行，而且在没有集水箱的情况下，应该让并联中的冷却塔与水泵之间的管段的压力损失大致相同，要达到这样的效果，可以在并联冷却塔之间配置平衡管，或在各塔底部配置联通水槽。并联冷却塔由于配置平衡管的办法简单易行，相比较在出水管增加电动蝶阀而言，其消耗的费用更少，因而在很多冷却塔工程中被使用。在实际的冷却塔并联运行中，当底部配有平衡管，出水管不设电动蝶阀，且有部分冷却塔停止运行时，经常会出现一台冷却塔持续补水，另外一台冷却塔溢漏。如下图中，MV为电动蝶阀，在某一台机组停止运行时，起关断作用。BV为手动蝶阀，平时开启，检修时起关断作用。

      现在先假设冷却塔1及其进水电动蝶阀关闭，冷却塔2运行。由于冷却塔2上部有水进入，而冷却塔1和冷却塔2同时出水，导致两台冷却塔的水位发生变化，产生高度差，从而促使水从冷却塔2经平衡管c流入冷却塔1，当达到动态平衡时，水位高度差为△h，即图1所示状态。而要想保证不发生溢漏现象，必须小于溢水管进水口所在水位与开始补水时的水位的高度差。而且该高度差△h也是平衡管c中水流流动的唯一动力。由流体力学基本理论可知，要计算平衡管c的尺寸，要先知道平衡管c需要承担的流量。而当水流达到动态平衡时，管道a与平衡管c之间的流量必须相等。但由于精确计算管道a的流量比较困难，本文试从讨论管道a和管道b流量的关系出发，来大致估算流经管道a的流量。

     平衡管值受尺寸、管长和水位高度差的影响。在进行大量实例计算后，发现尺寸和管长对速度差的影响很小，而水位高度差对速度差的影响则相当大。同时，当速度的大小不同时，速度差的变化也很大。速度越大，速度差越小。在常用的速度范围内(1～215m/s)，速度变化率在25%～5%内。由此可见，流经管道b的流量总是大于流经管道a的流量，其差额随着具体的情况而有所不同。但若接管方式不同于图1，则由于阻力系数的不相等，可能会出现不同于上述分析的现象。如果在实际的冷却塔工程中发现溢漏现象，我们可以依据此计算公式对其进行分析，就会知道引起溢漏的原因大致如下:(1)、尺寸选择过小，流通能力有限。(2) 、管道中有污物堵塞，或者碟阀损坏而不能全开，导致阻力系数变大，减小流通能力。(3)、并联出水干管的阻力本身就不平衡，导致管道a承担的流量大于管道b承担的流量，即使平衡管承担的流量大于总流量的一半。
